１：層数
基板のエッジをやすりでカリカリと削る。

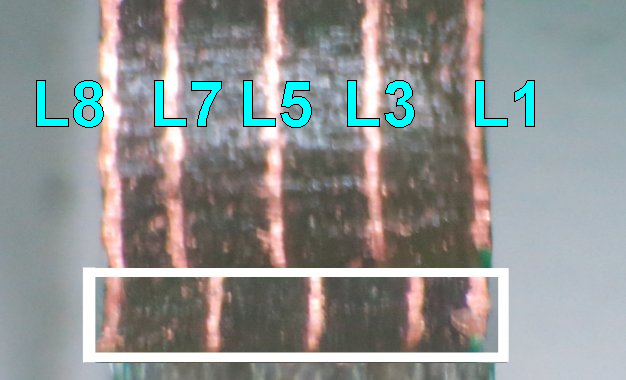

見えてきたのが銅箔５層分
しかし、層構成としてはバランスが悪い。
層数の推測
一部を切り取って、点対称で貼り付けると、
中央部に３層分隠れているのではないか。
８層基板と考えた方が無難かも？
Ｌ１からＬ８まで、番号を付けると、
Ｌ２、Ｌ４、Ｌ６の３層が見えていない。
この３層は、ベタ層ではなく信号層の可能性が強い。
下記、Ｌ１～Ｌ８のすべてのレイヤー写真です。
Ｌ２、Ｌ４、Ｌ６には、ベタの銅箔部が無く、信号線のみでした。
８層レイヤー図面

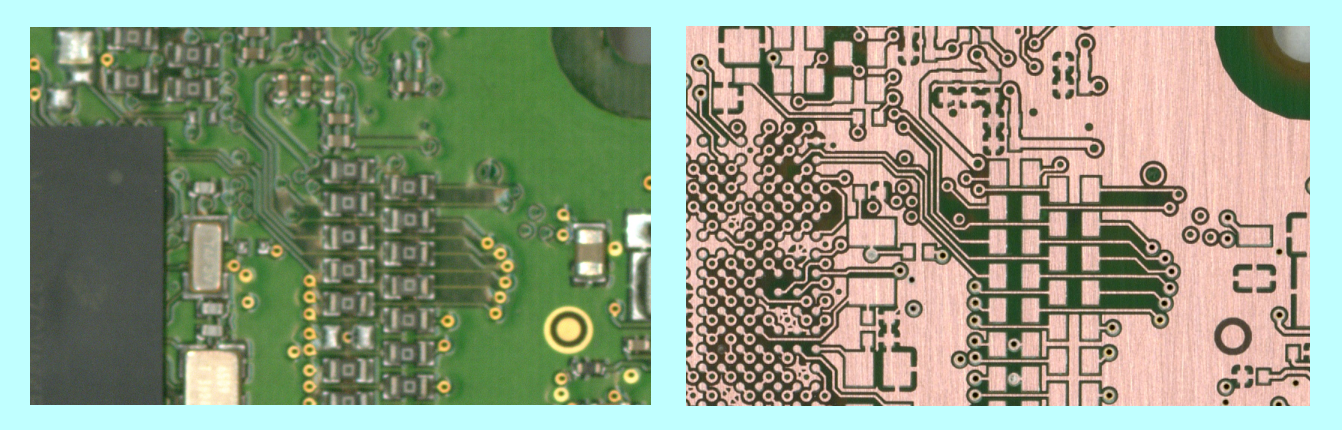

部品面 と Ｌ１パターン

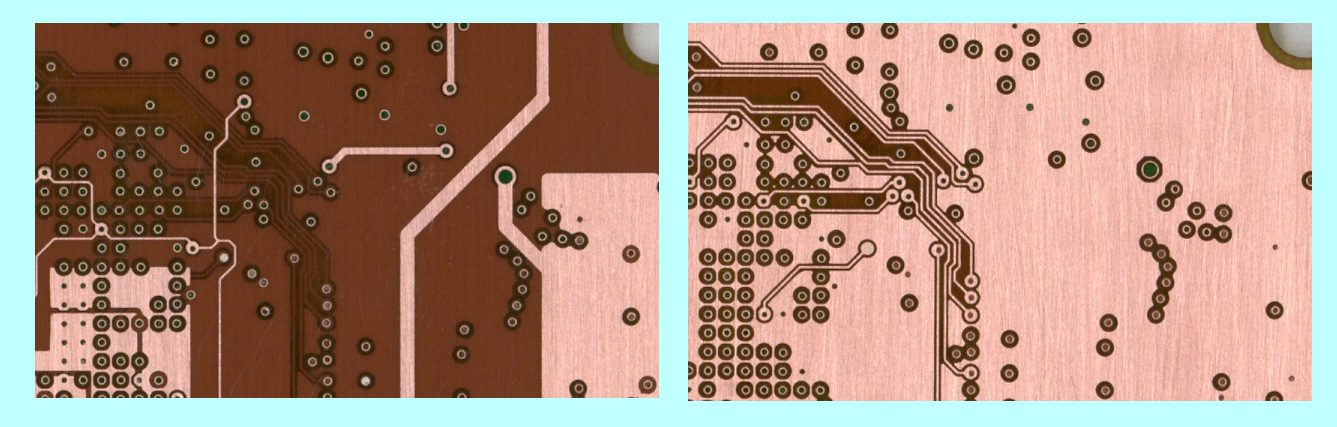

Ｌ２パターン と Ｌ３パターン
Ｌ２パターンは、ベタ部なし

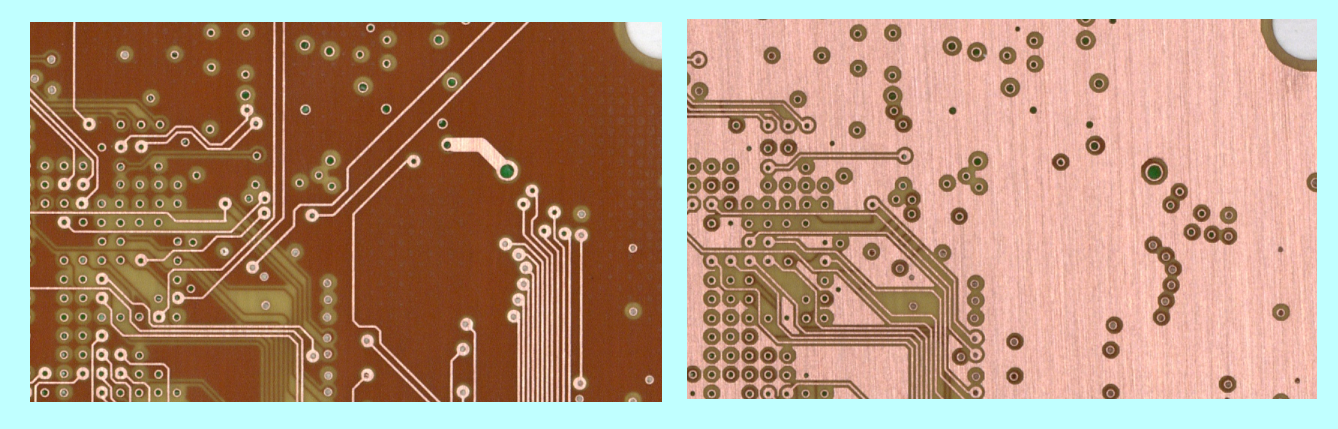

Ｌ４パターン と Ｌ５パターン（反転）
Ｌ４パターンは、ベタ部なし

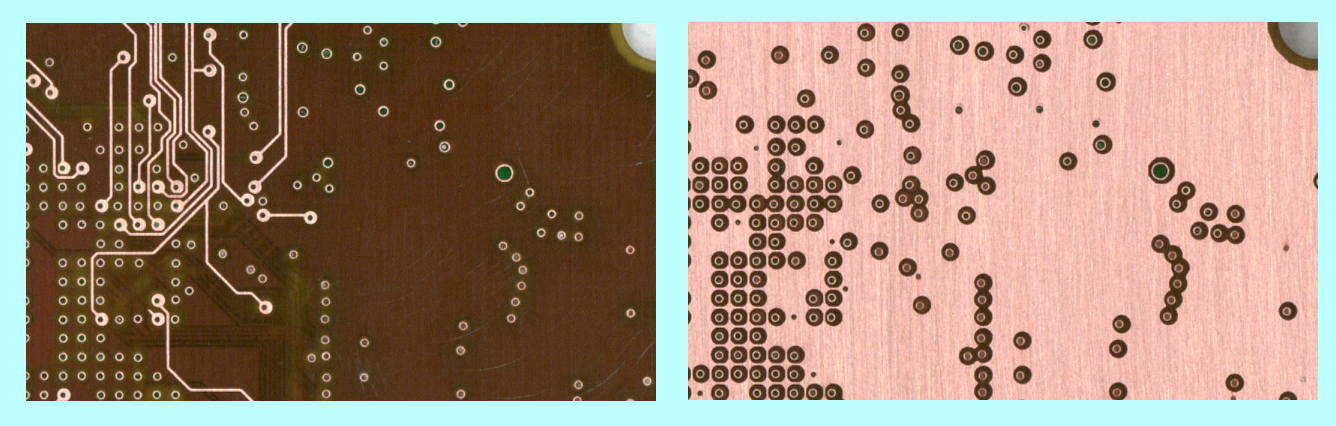

Ｌ６パターン（反転） と Ｌ７パターン（反転）
Ｌ６パターンは、ベタ部なし

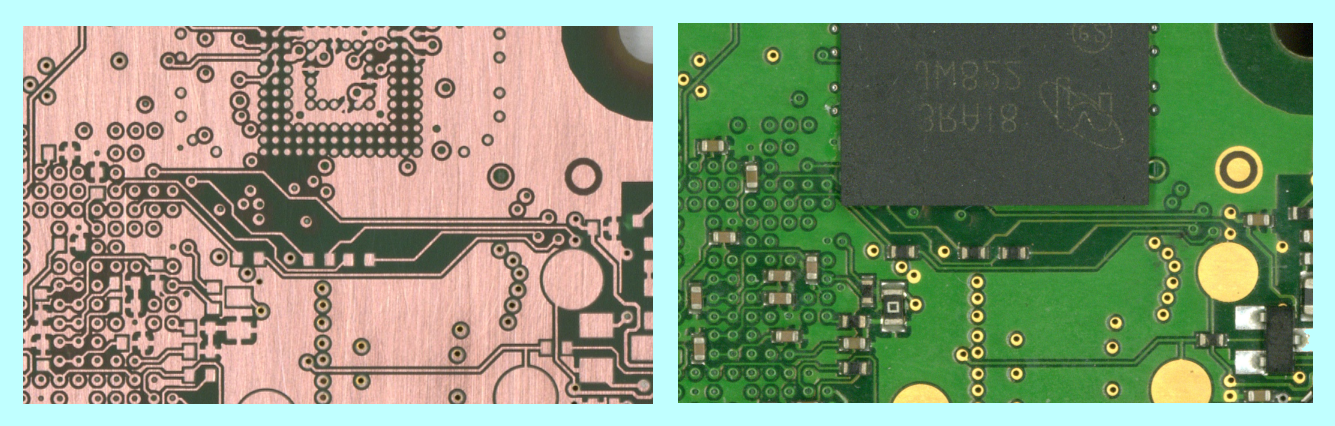

Ｌ８パターン（反転） と 半田面（反転）
